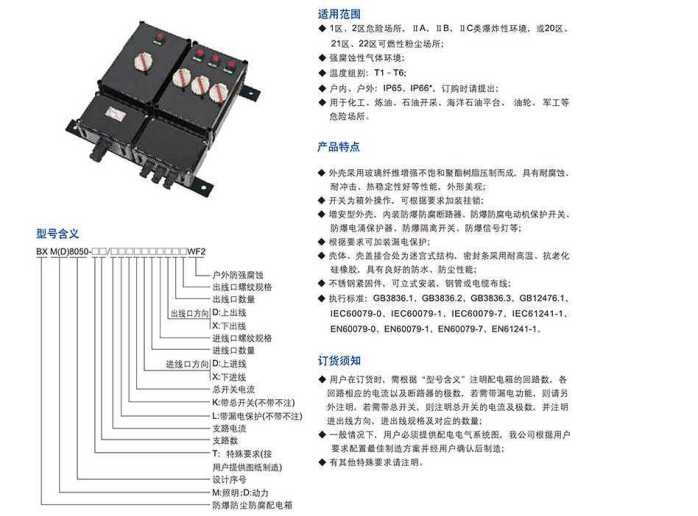

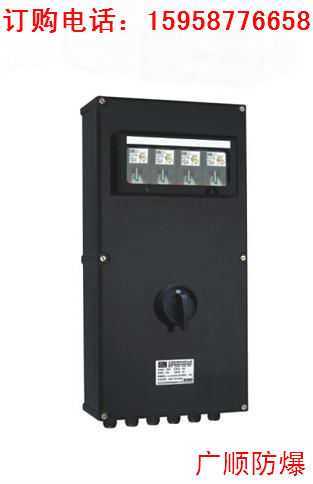

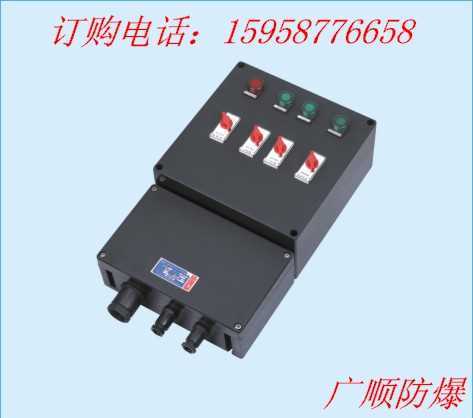

BXM(D)8050系列防爆防尘防腐照明(动力)配电箱

?

适用范围

1. 适用于爆炸性气体环境１区,２区危险场所。

2. 适用于ⅡA,ⅡB,ⅡC类爆炸性气体环境。

3. 适用于可燃性粉尘环境21区、22区场所。

4. 适用于T61-T6组温度组别

5. 广泛适用于石油开采、炼油、化工、军工等

BXM(D)8050系列防爆防腐照明(动力)配电箱技术特点

1.外壳采用外壳为增安型结构,采用玻璃纤维增强不饱和聚酯树脂. (SMC)压制而成,外形美观,具有耐腐蚀,耐冲击,热稳壳体和盖的接合面为曲面迷宫式结构,确保了较高的防护等级或ZL102铝合金压铸成型，表面高压静电喷塑，不锈钢外露紧固件；?

2.具有防水、防尘，防腐等性能；

3.内装元件：小型断路器 ，塑壳断路器，防水防尘配电箱极数：1P、2P、3P、4P、1PL、2PL、3PL、4PL

?

BXM(D)8050系列防爆防腐照明(动力)配电箱技术参数

执行标准：GB3836.1、GB3836.2、GB3836.3、GB12476.1、IEC60079

防爆标志：Exd II BT6、Exd II CT6

额定电压：AC220/380V

主回路额定电流：400A

防护等级：IP54（IIB）、IP55（IIC）、IP65（DIP）

防腐等级：WF1

使用类别：AC-3、AC-4?

额定电压：220V/380V ，

额定电流：10A ，

进线口螺纹：G1”?

指示灯电压代号：a:AC/DC12-36V，b:AC/DCV ，c:DC220V ，d:ACV?

指示灯颜色代号：R：红色、G：绿色、Y：黄色、W：白色 .按钮触头型式代号:Ⅰ：一常开一常闭 Ⅱ：二常开 Ⅲ：二常闭?

支路数：4、6、8、10、12；

?

订货须知

用户在订货时，须注明配电箱的回路数，各回路相应的是电流以及断路器的级数，若须带漏

电功能，则还需注明，若需带总开关则请注明总开关的电流及级数，并注明进出线方向，进

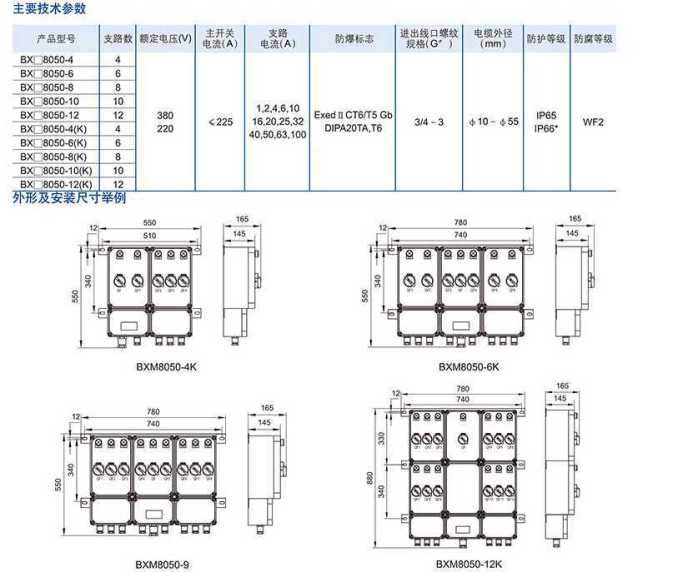

出线规格及对应的数量。照明配电箱开关布局及安装尺寸部分可参照后面的外形及安装举例

动力照明混合时，按动力配电箱造型。
